简介：
本文将从零开始讲解Mikrotik RouterOS(ROS) PPPOE拨号上网配置，通过WinBox图形化操作，助力小白用户成功使用ROS进行上网，使用ROS内置的DNS缓存达到网页秒开的效果。
如有错误或疑问请联系站长、谢谢！！！
转载请保留原文地址、谢谢！！！
网络环境规划
ROS管理地址：10.0.0.1
内网自动分配IP设备网段：10.0.0.51-10.0.0.249
内网手动分配IP设备网段：10.0.0.2-10.0.0.50、10.0.0.250-10.0.0.255
请参考上方规划对应修改文章中的IP地址以满足其他IP段需求。
使用WinBox连接ROS
1、将ROS和已安装WinBox的电脑连接到同一个网络。

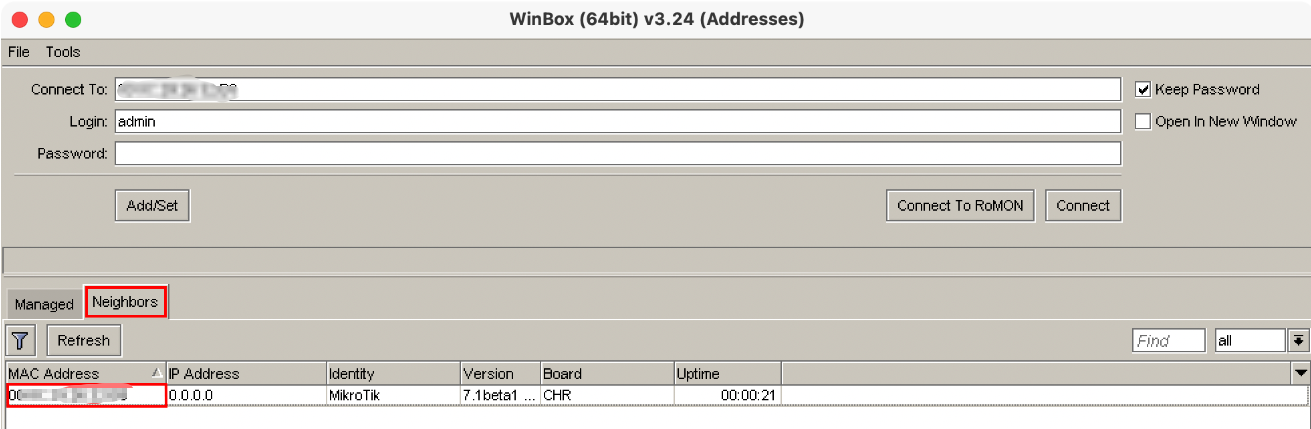

2、打开Winbox，点击Neighbors选项卡，即可看到ROS的MAC地址和IP等信息。（如果WinBox未找到ROS设备，请点击Refresh刷新设备列表）
3、点击MAC地址，如图点击MAC，会显示在WinBox上部分的Connect to中，代表通过MAC地址连接ROS，Login填入默认账号admin，Password默认为空，点击Connect进行连接。
注：ROS默认IP是192.168.88.1，但有可能ip显示为0.0.0.0，建议使用mac地址登录并配置，不受IP地址影响。
查看ROS网络设备接口

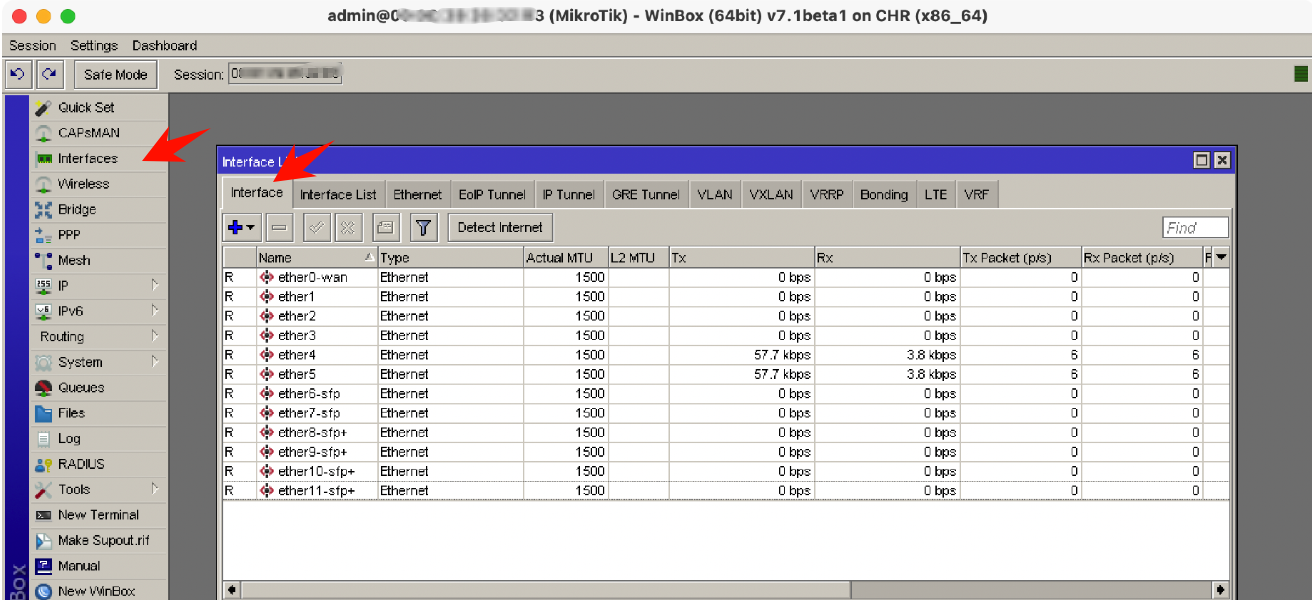

1、登入成功后点击Interfaces即可查看到ROS识别到的所有网络接口。
2、根据设备实际情况进行接口的命名，双击接口名称即可修改名称，修改完成后点击，Apply，OK，保存设置。
如何区分网卡顺序与名称？
将网线分别插入端口中，如Tx、Rx有流量数据，则该端口为已连接端口 .
创建PPPOE拨号连接

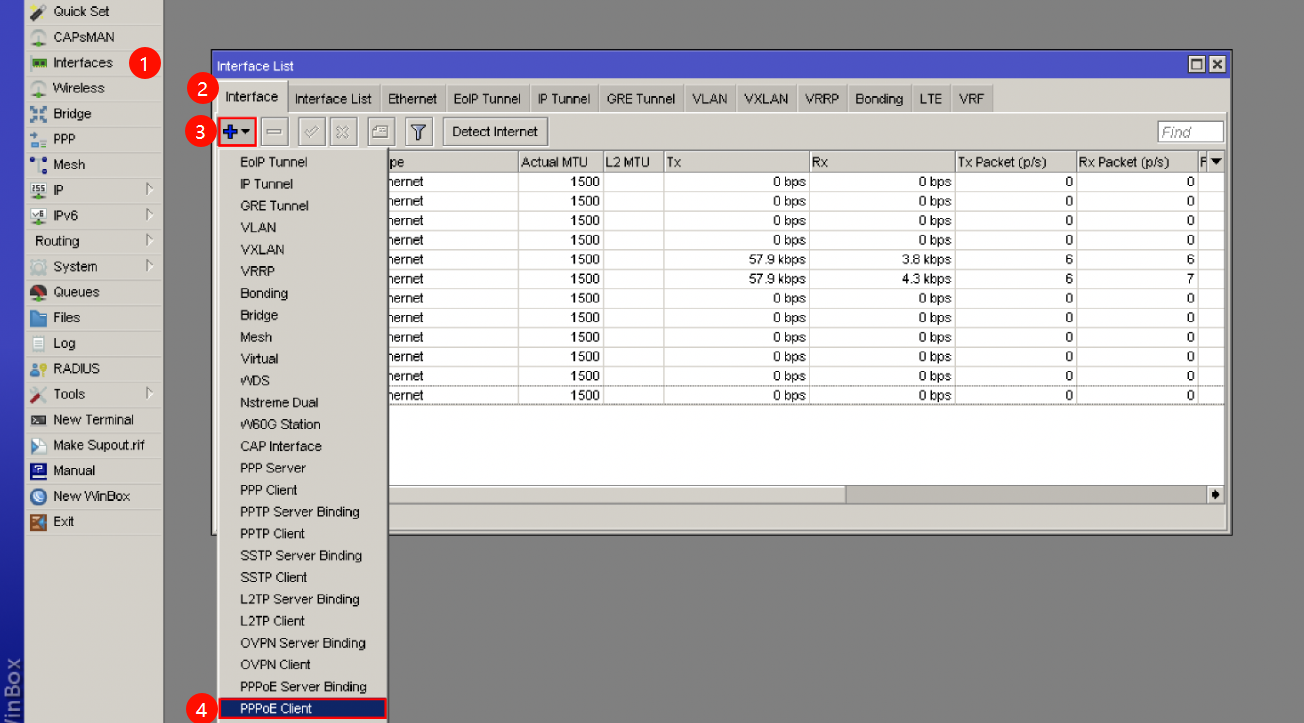

1、点击Interfaces -- interface选项卡，点击+，点击PPPoE Client。

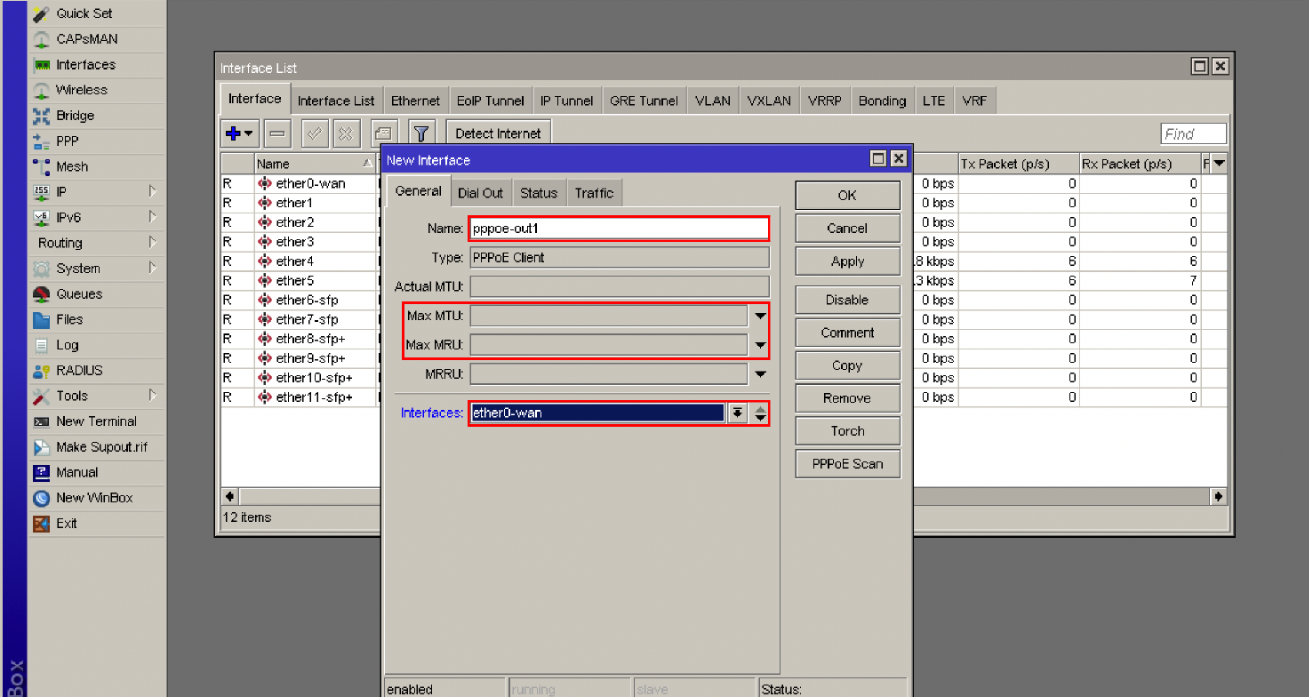

2、在弹出的窗口中新建PPPOE拨号连接。
Name：填写拨号连接名称，也可保持默认。
Max MTU：可手动填写，一般保持默认即可。
Max MRU：可手动填写，一般保持默认即可。
Interface：选择需要用于拨号的端口，此端口需连接至光猫的WAN口，须确保端口选择正确，否则将无法拨号成功。

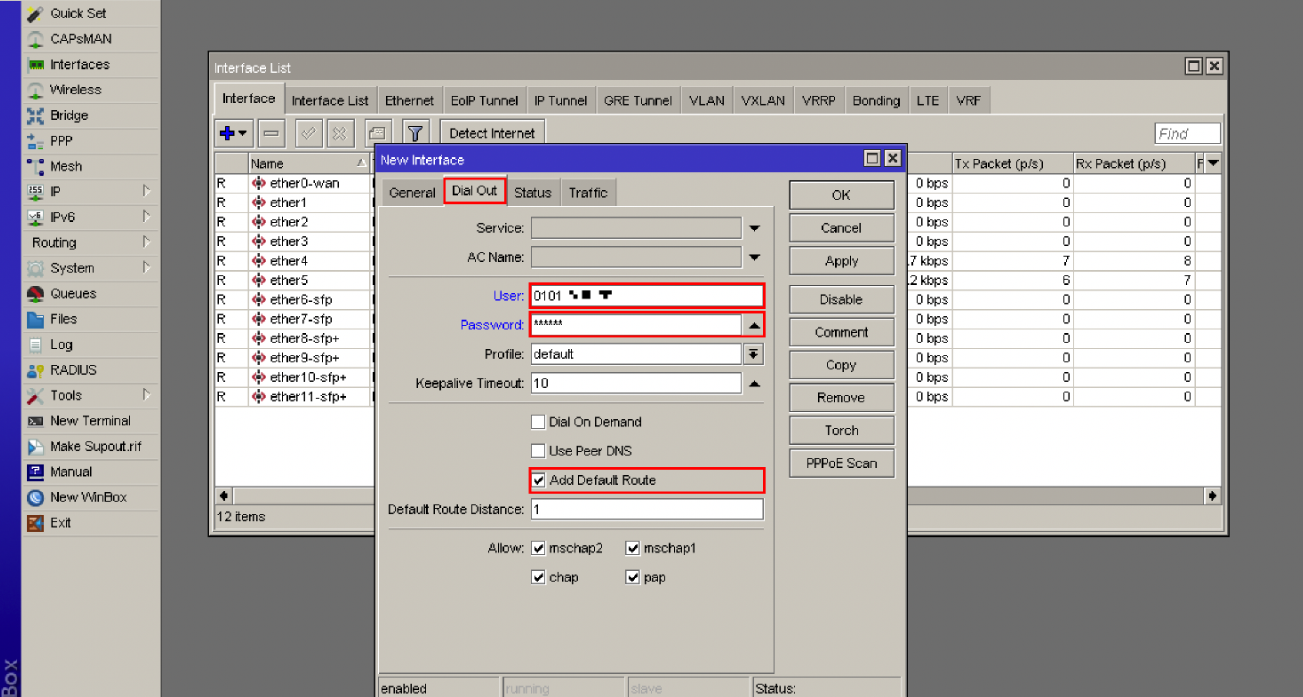

3、切换到Dial Out选项卡，
User和Password填入宽带账号和密码，将Add Default Route(添加默认路由)打钩，点击OK。
如果要使用运营商默认DNS可以将Use Peer DNS打钩，本文使用自定义DNS故此项不开启。

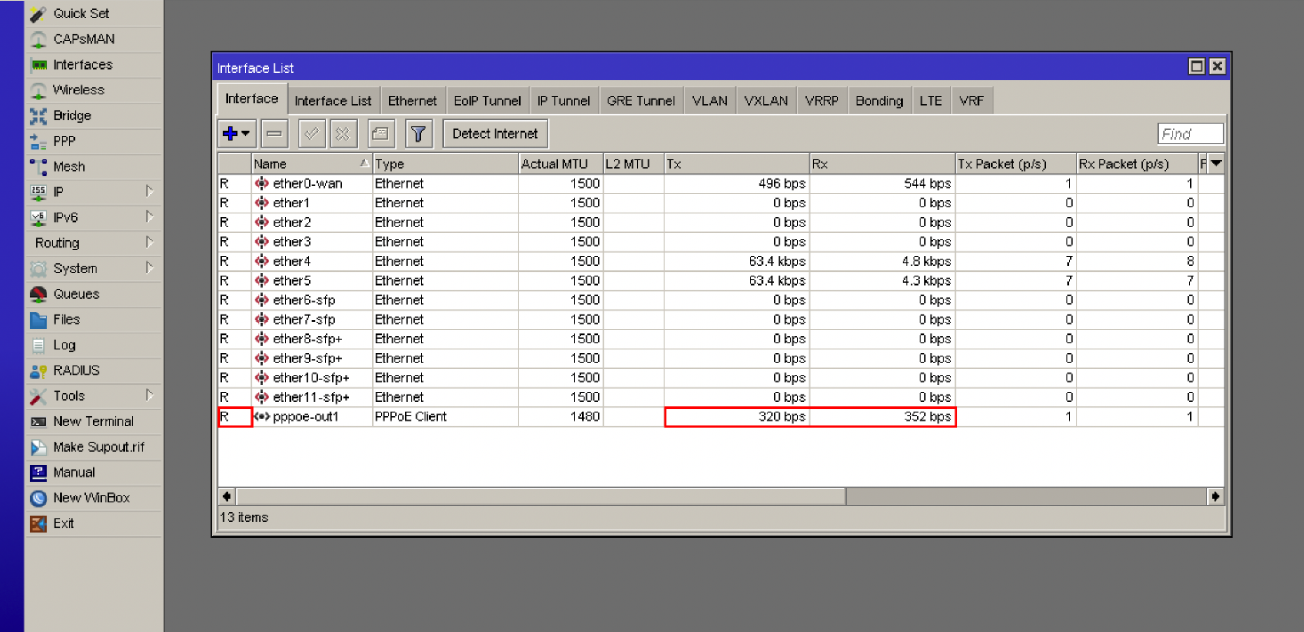

4、拨号连接成功后在interface界面PPPOE拨号前方会有一个“R”表示，代表已经连接成功[ready]，同时将有出口和入口流量。
创建ROS网桥

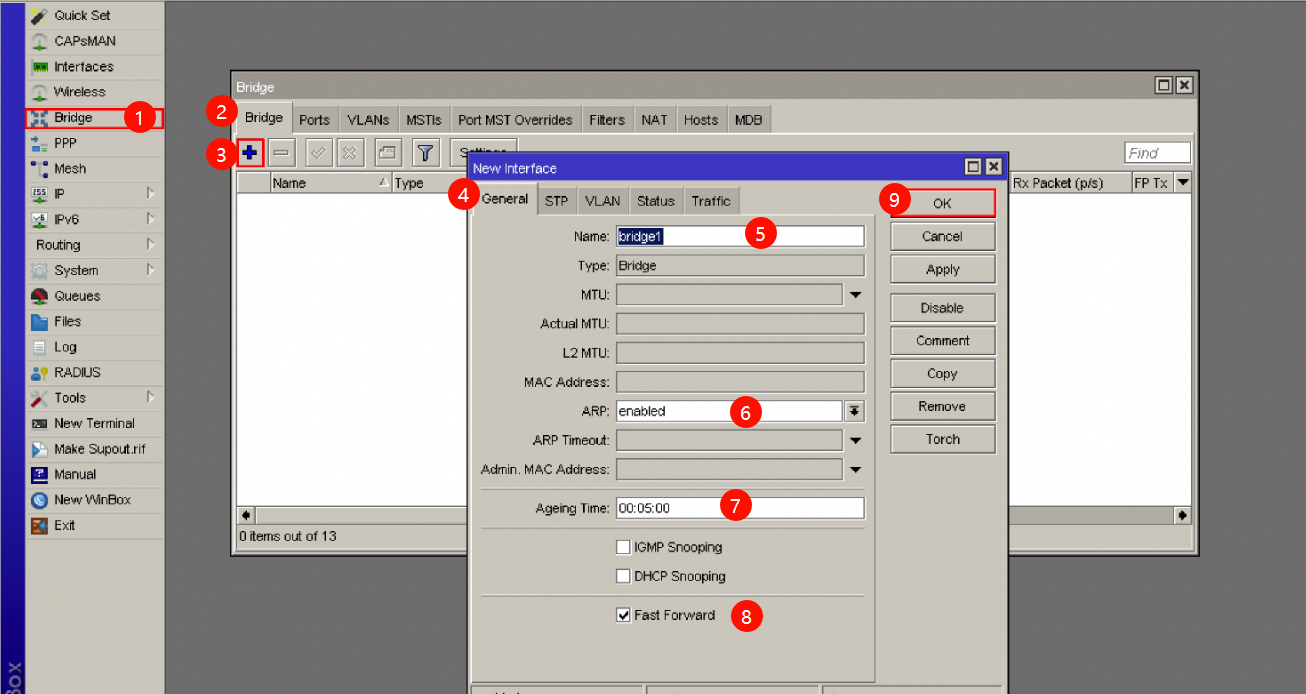

1、新建Bridge：Bridge -- 点击“+”，网桥名称修改Name即可，其他默认，点击OK。

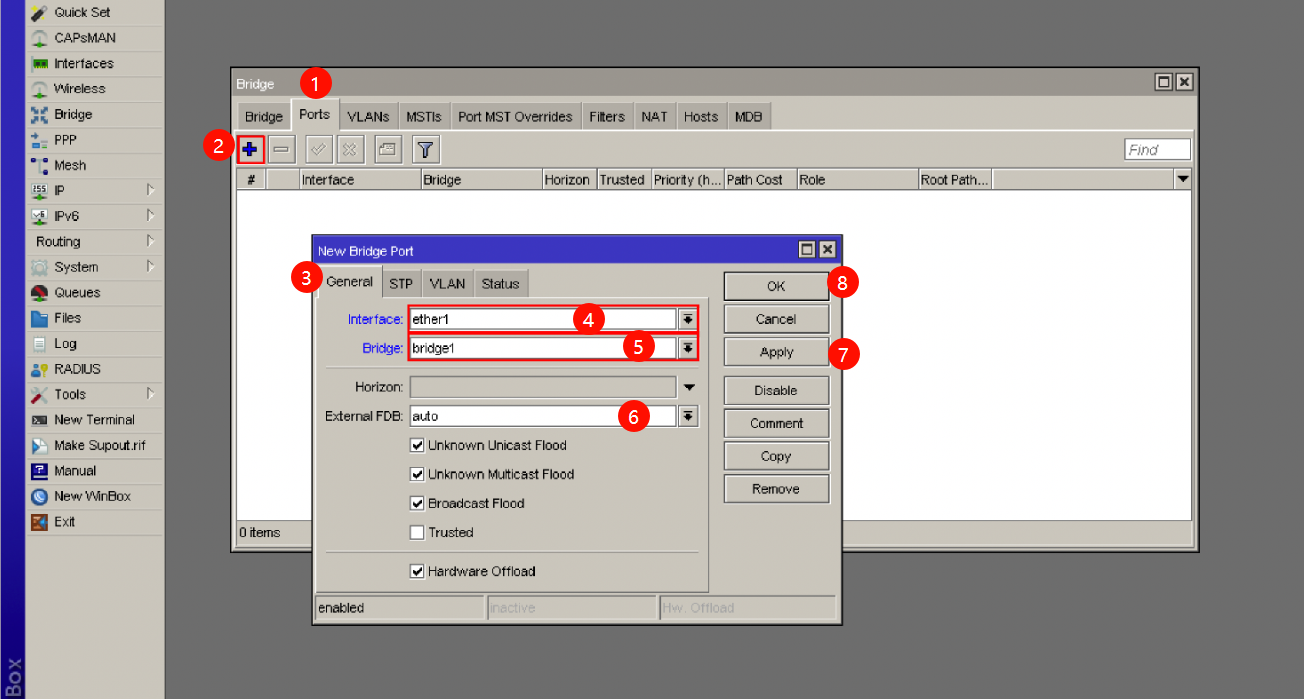

2、添加桥接网口：

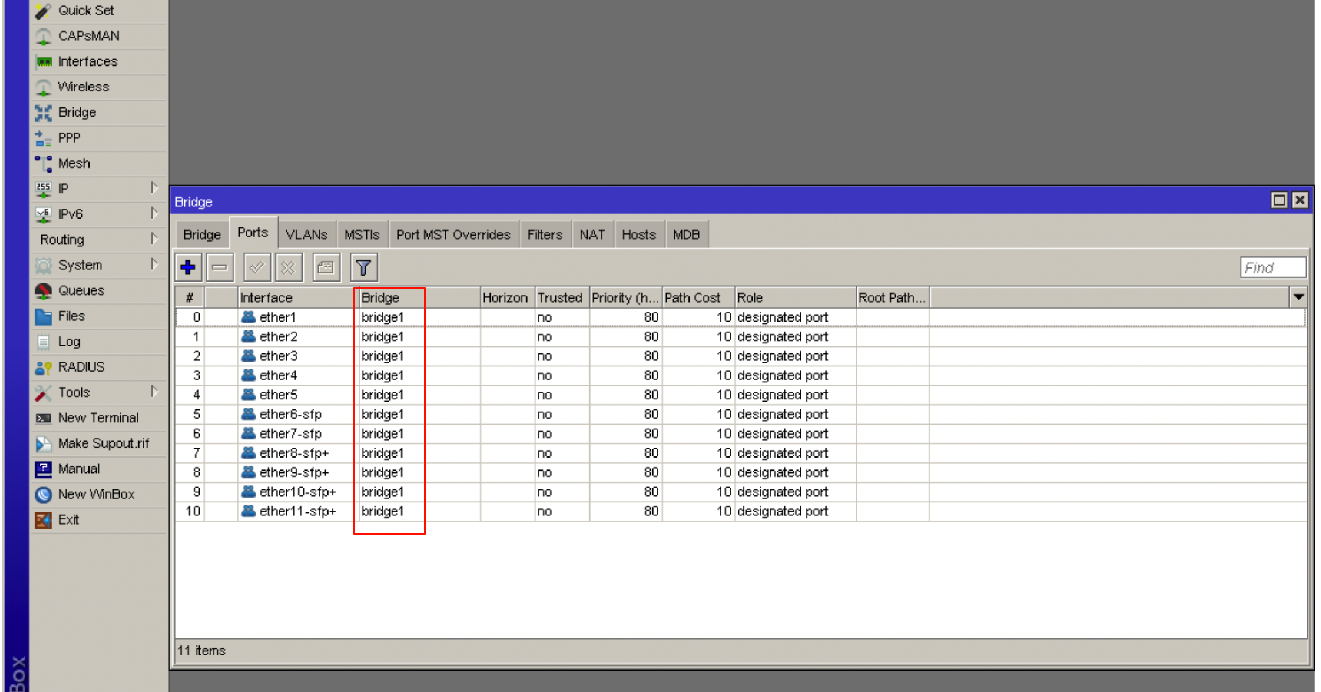

点击Bridge -- Ports -- 点击“+”，Interface选择要添加的网口，如ether1，bridge选择刚才创建的bridge1，其他保持默认，点击OK，演示设备需添加11个LAN口到网桥中，需一个一个添加，全部添加完成后如下图，添加网口时WinBox可能会断开连接，重新连接即可。
设置ROS网关地址（ROS管理地址）

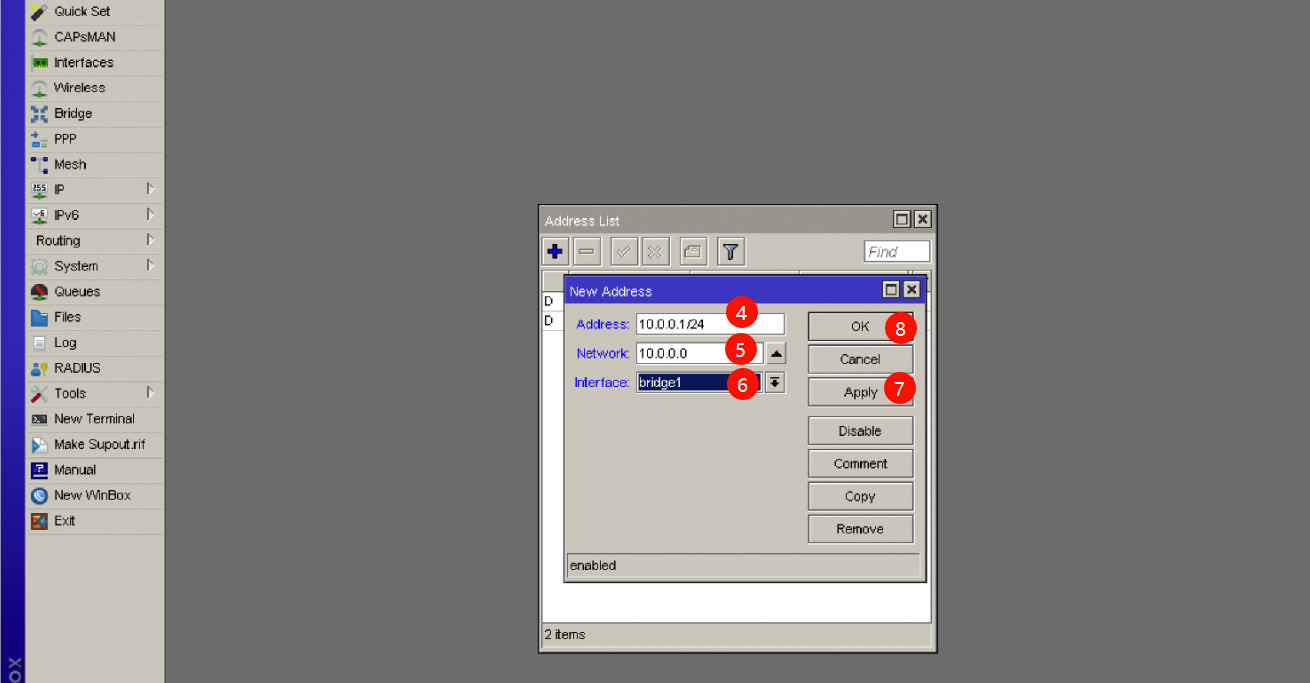

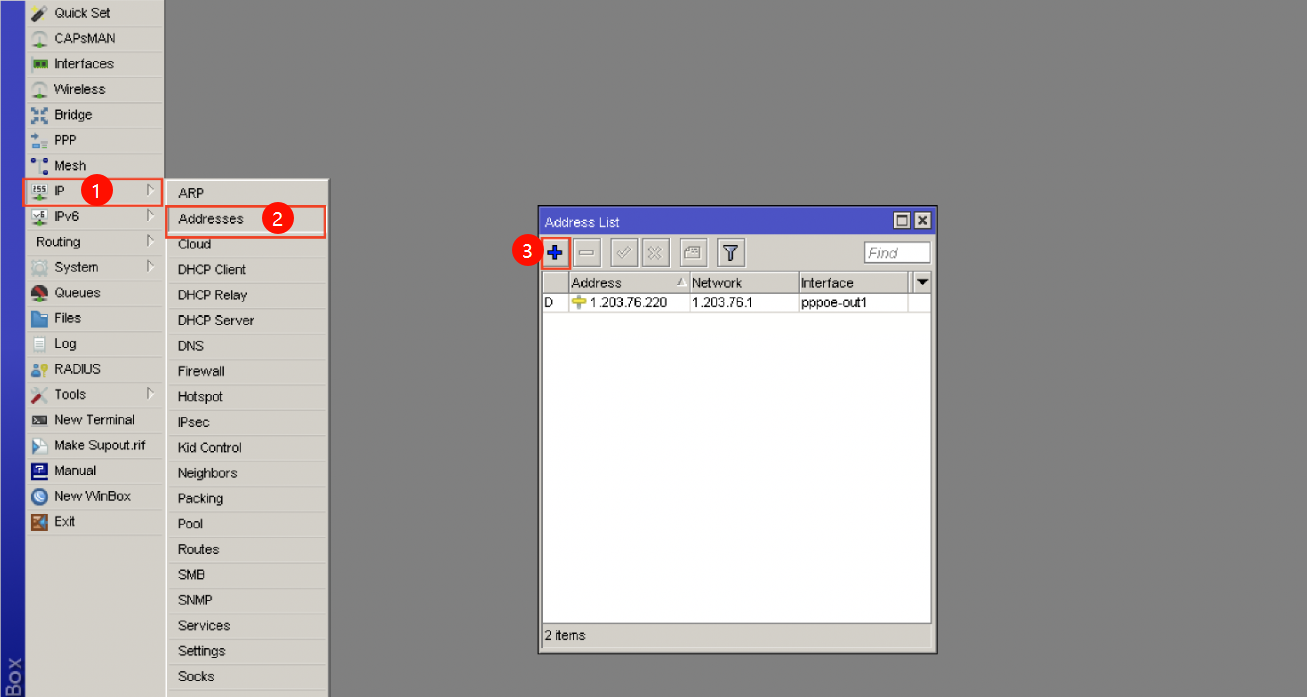

1、点击IP -- Address -- 点击“+”，在弹出页面中填入如下设置项。
2、Address填入10.0.0.1/24（此地址即为ROS管理地址，/24表示子网掩码255.255.255.0）
3、Network填入10.0.0.0（如管理IP为192.168.1.1，则此处填入192.168.1.0）
4、Interface网卡选择刚才创建的bridge1，如只想某一个LAN口进行管理ROS则选择指定LAN口即可，选择网桥可以使局域网内所有设备均可管理ROS。
5、设置项填写完毕后点击OK。
创建DHCP地址池

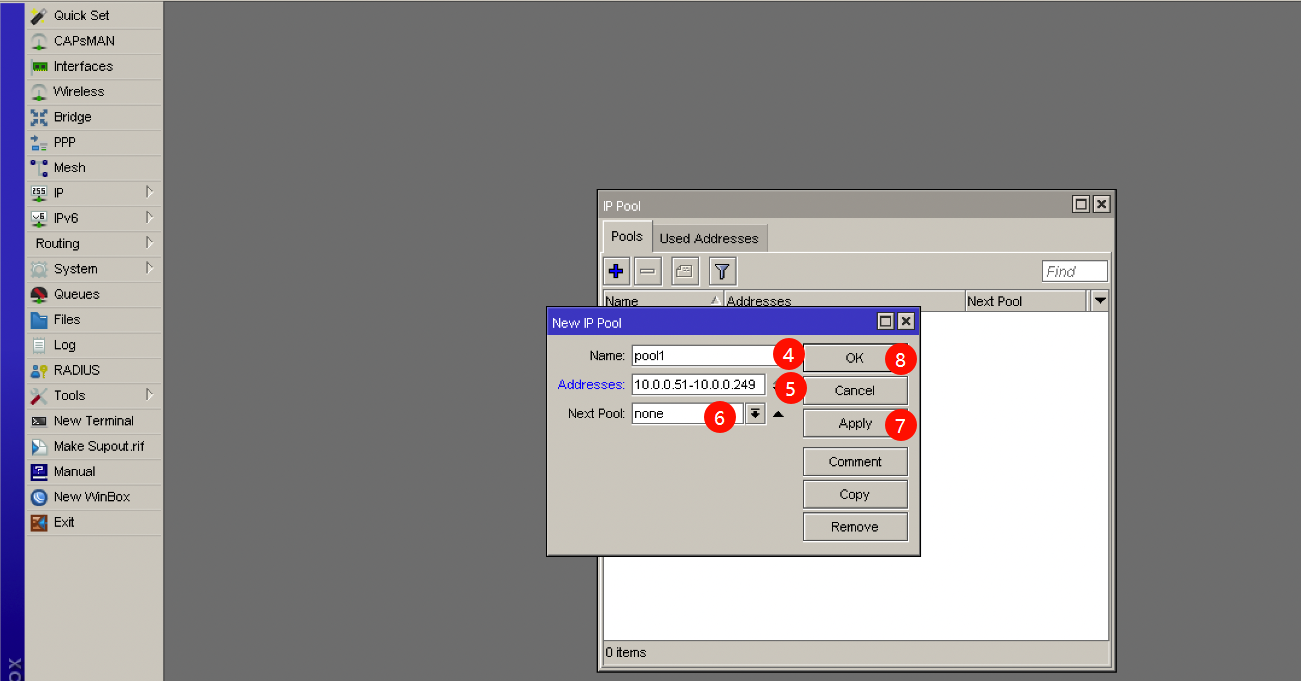

1、点击IP -- Pool，点击“+”，在弹出的界面中填入以下设置内容。
2、Name：随意填写，能区分即可。
3、Address：此处为一个IP地址范围，文章中为10.0.0.51-10.0.0.249，也就是说设备联网后将分配这个IP段内的地址，该地址外的10.0.0.2-10.0.0.50、10.0.0.250-10.0.0.255作为保留IP段，供手动设置的设备使用保留IP地址。
创建DHCP服务器
一、设置DHCP服务器

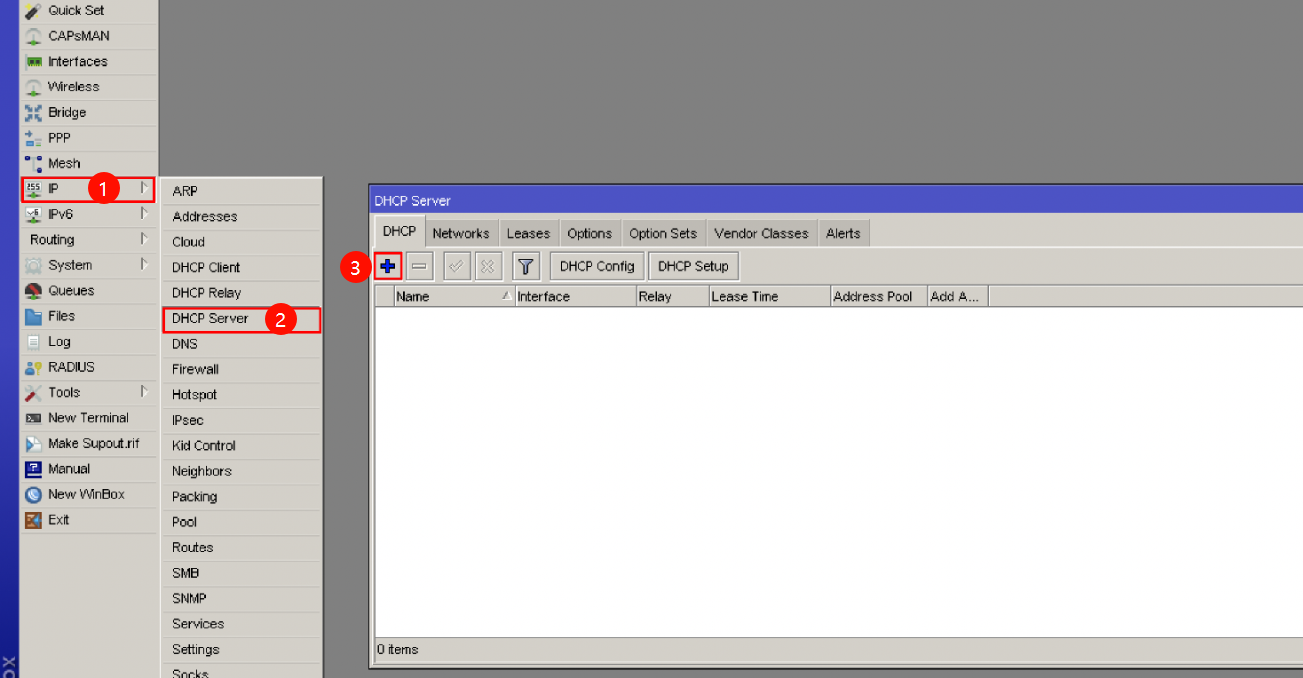

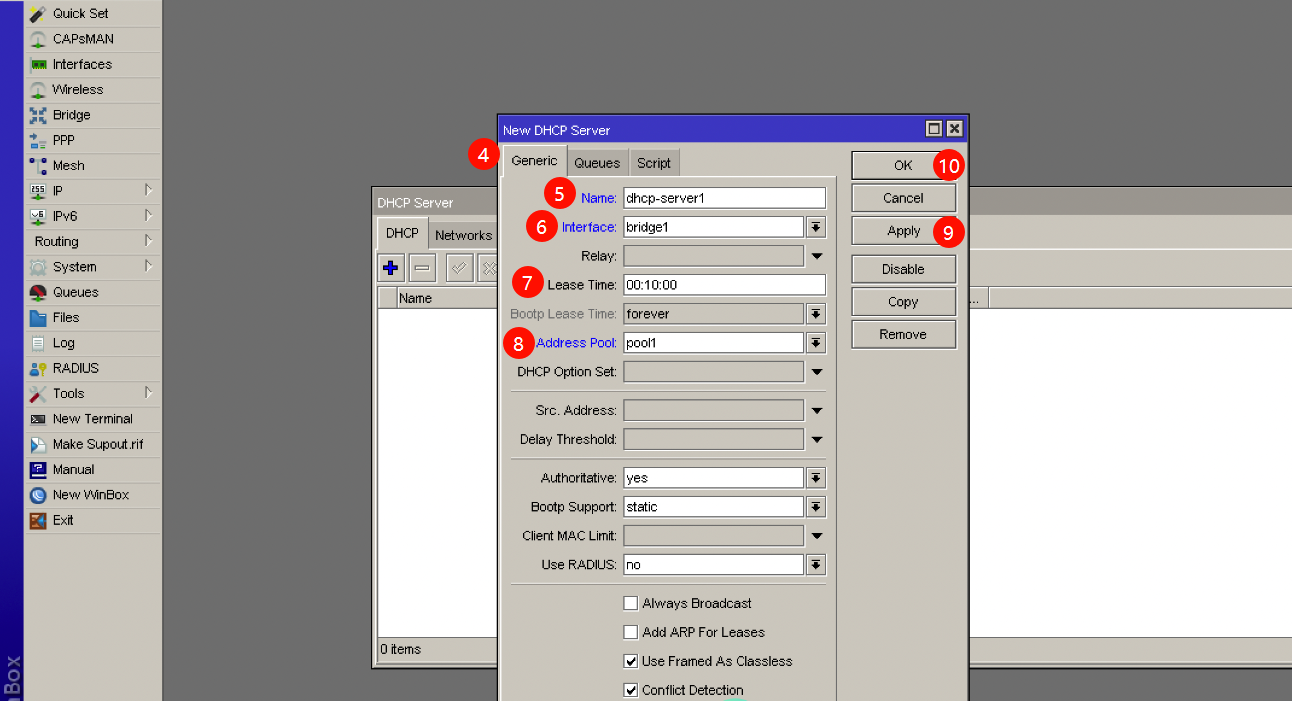

1、点击IP -- DHCP Server，点击“+”，在弹出的界面中填入以下设置内容。
2、Name：：随意填写，能区分即可。
3、Interface：选择已经创建好网桥“bridge1”，意味着该网桥内的所有设备都通过创建的DHCP Server下发IP地址。
4、Lease Time：租约时间（在一定的时间内，路由器会把ip地址仅分配给指定的mac地址使用），默认为10分钟，可根据需求修改。
5、Address Pool：选择已经创建好的地址池。
6、全部设置好后点击Apply，OK保存设置。
二、设置DHCP Networks

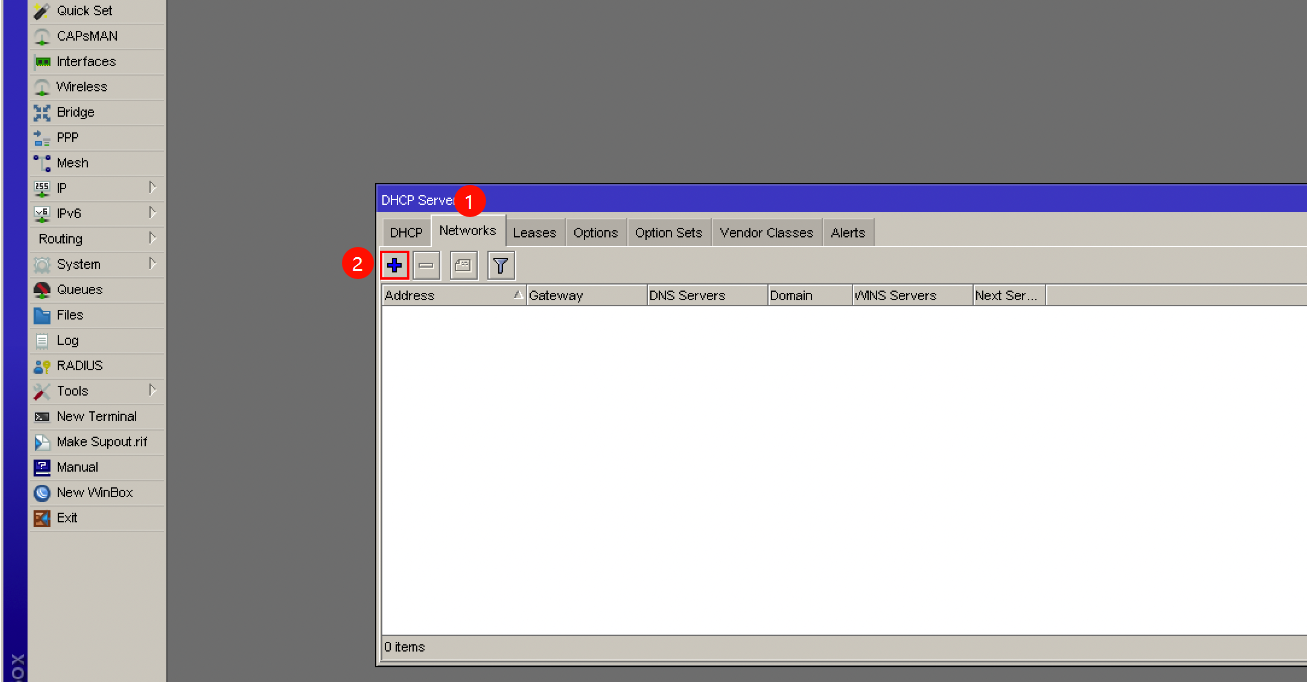

1、设置好DHCP Server后点击“Networks”选项卡，点击“+”，添加DHCP Network。

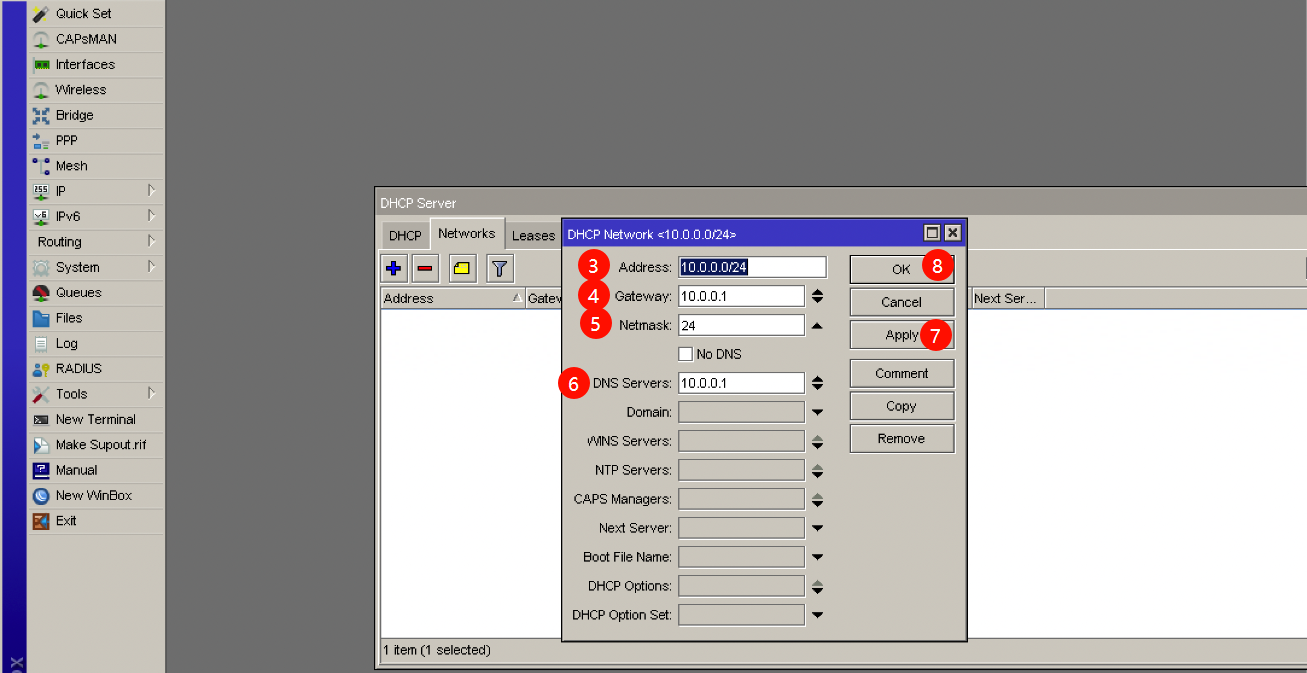

2、Address：填入10.0.0.0/24（如管理IP为192.168.1.1，则此处填入192.168.1.0/24，/24表示子网掩码255.255.255.0）
3、Gateway(网关)：填入10.0.0.1（ROS本身IP）
4、Netmask(子网掩码)：填入24。
5、DNS Servers填入10.0.0.1（ROS本身IP）
DNS设置

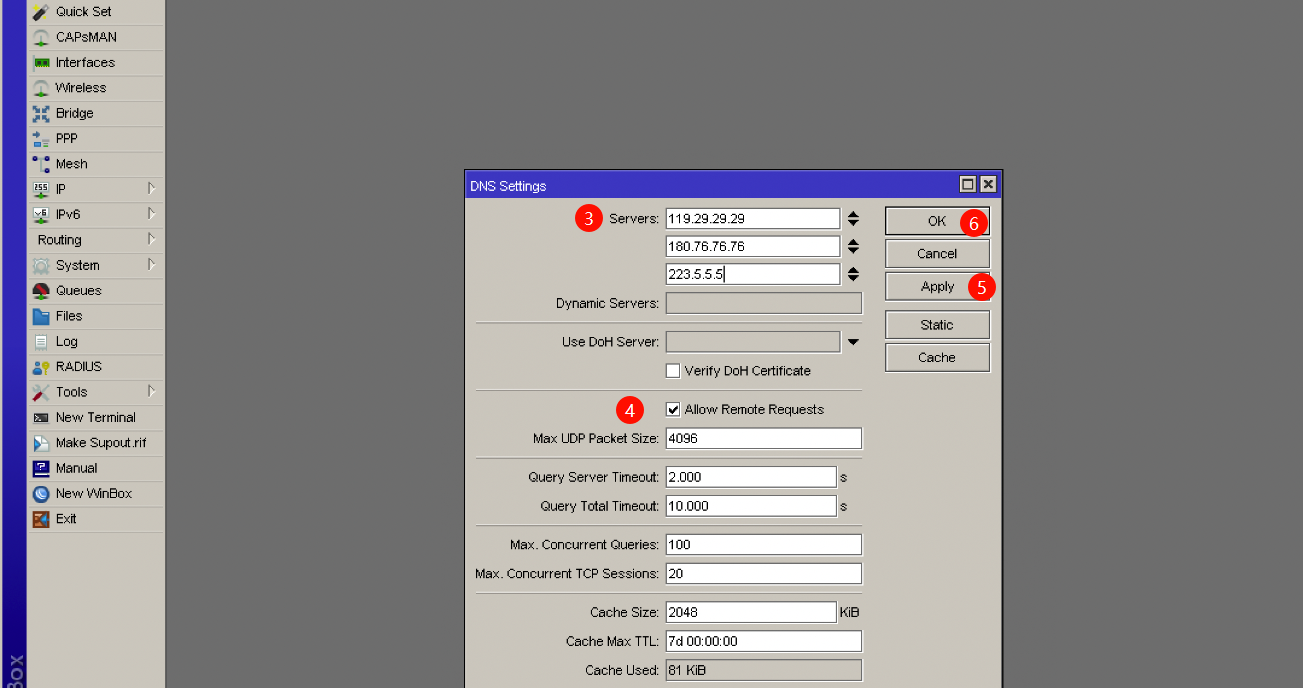

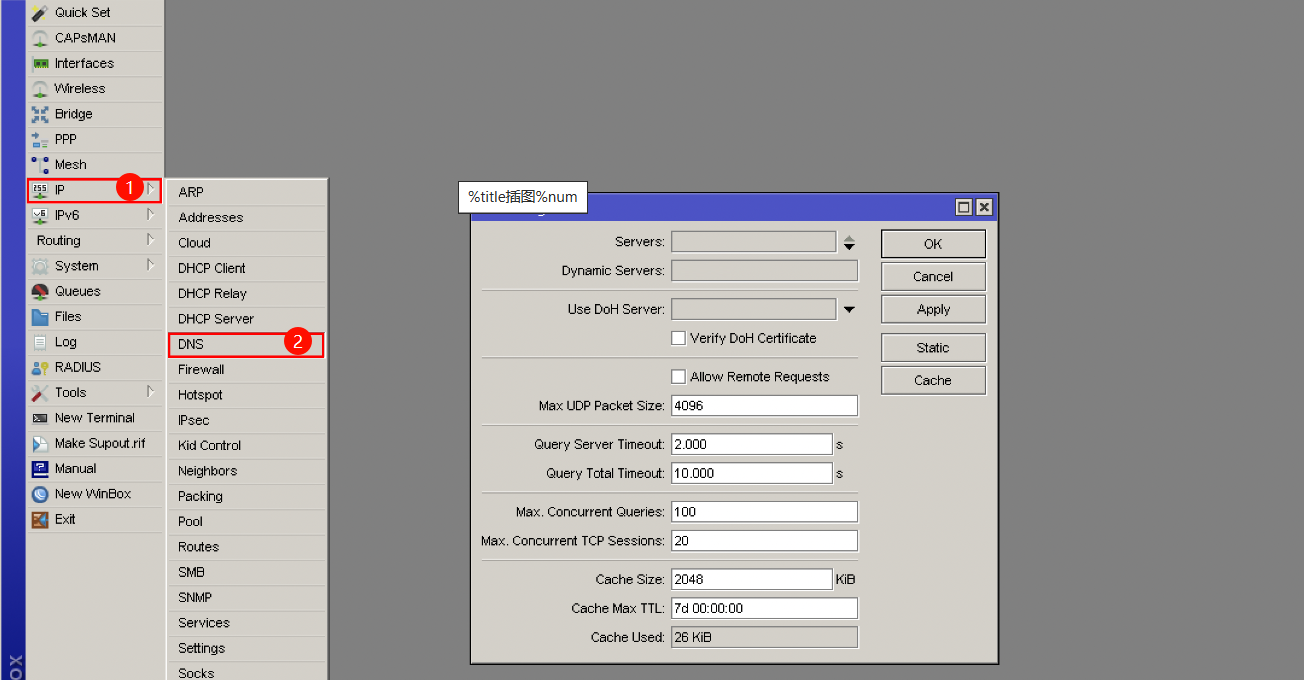

1、点击IP -- DNS，点击Servers后面的下箭头添加DNS，填入公共的DNS，点击上箭头删除项。
119.29.29.29（腾讯Public DNS）
180.76.76.76（百度 DNS）
223.5.5.5（阿里 DNS）
2、将Allow Remote Requests（允许远程请求）打钩。
3、点击OK，保存设置。
防火墙伪装内网的IP地址（NAT）

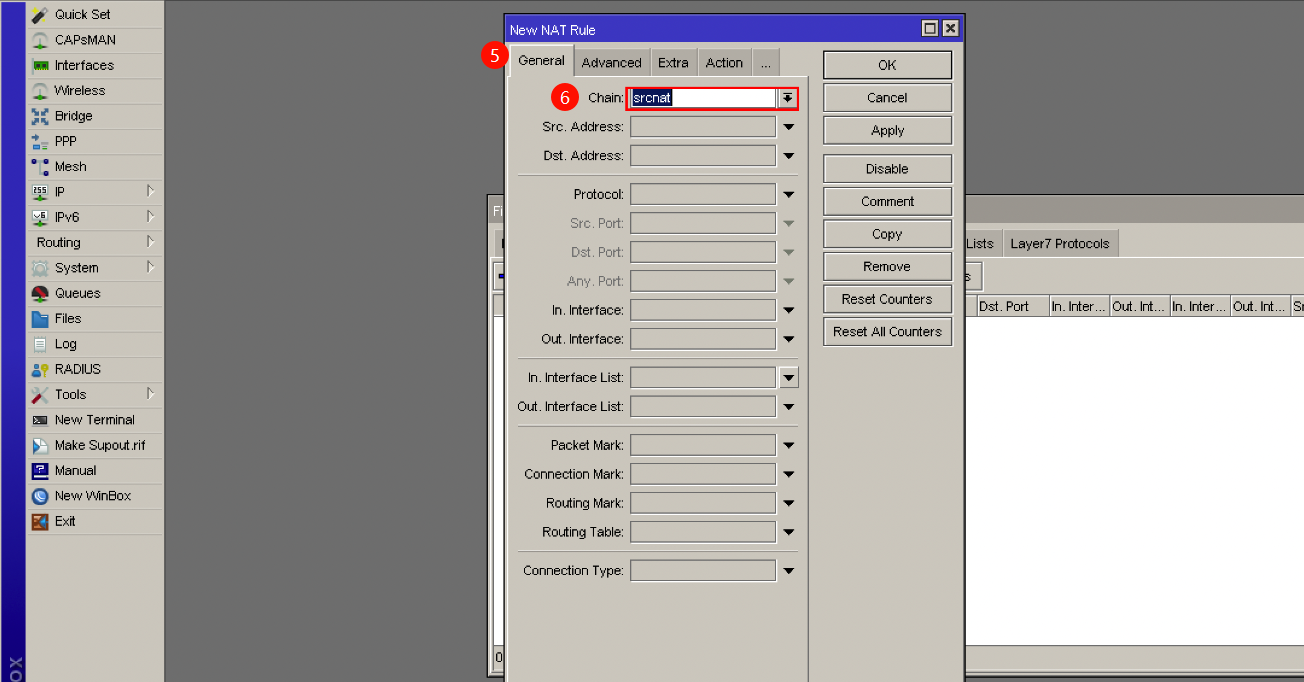

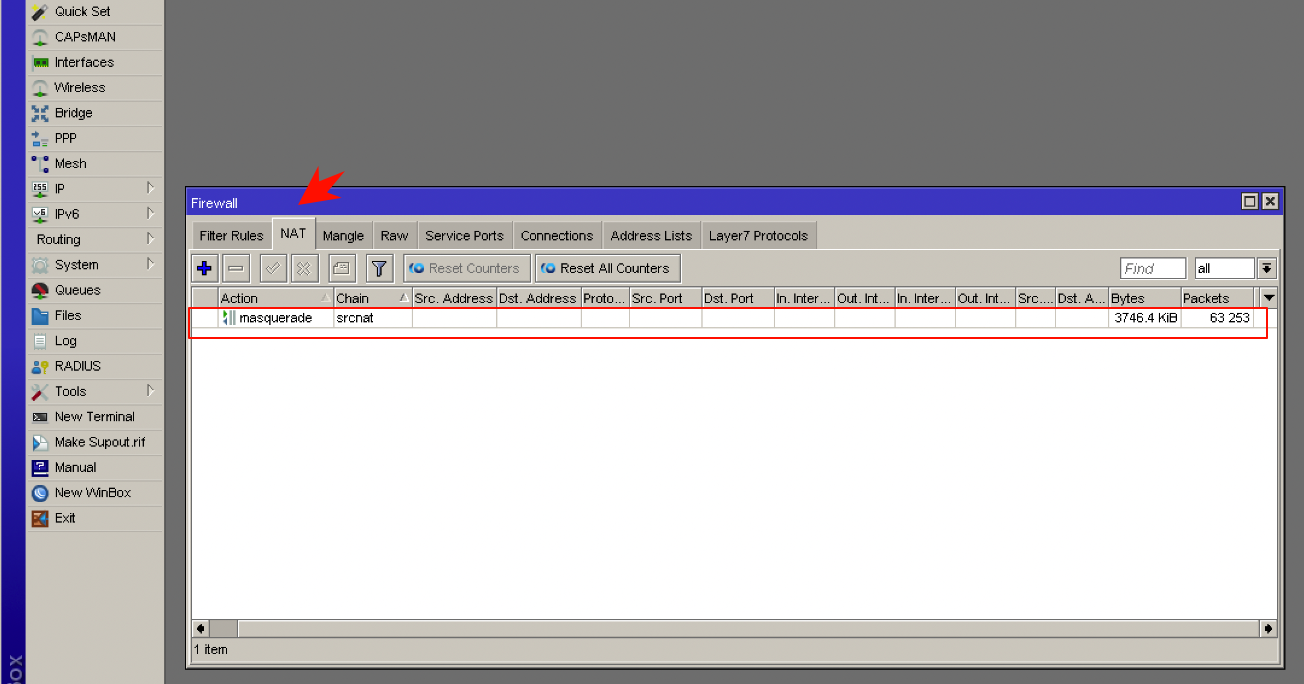

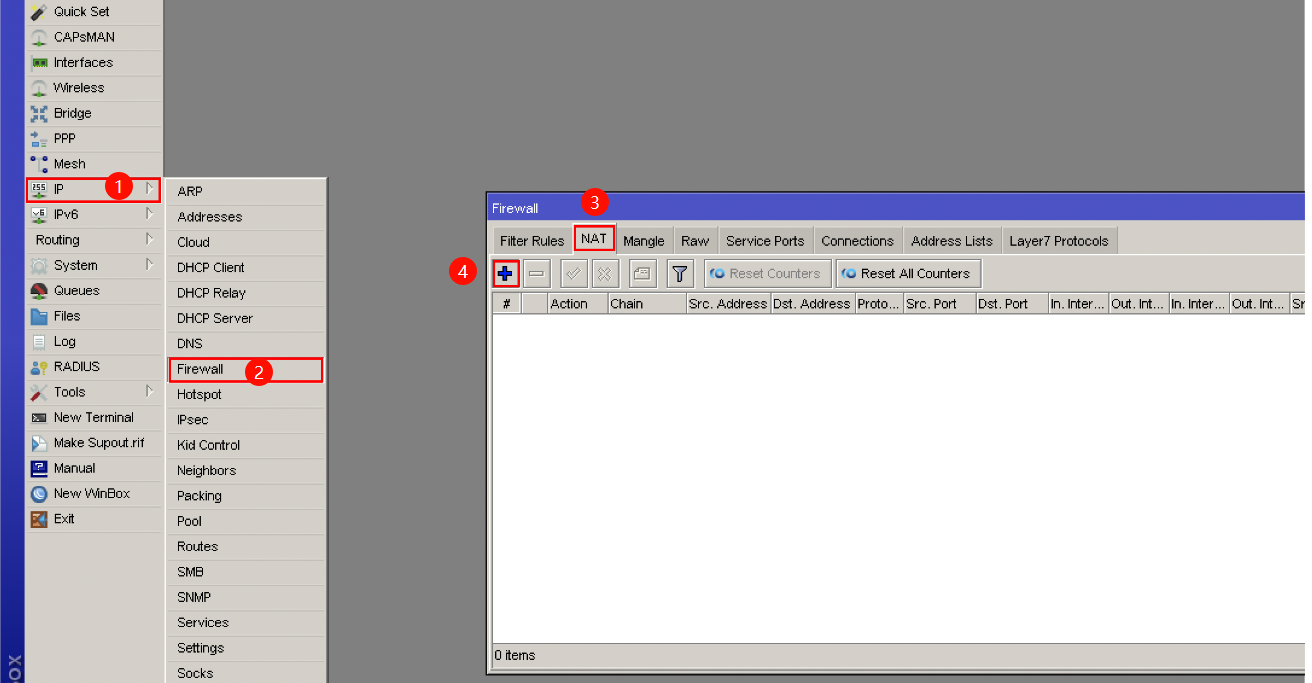

1、点击IP -- FireWall -- NAT，点击“+”。
2、Chain选择srcnat。

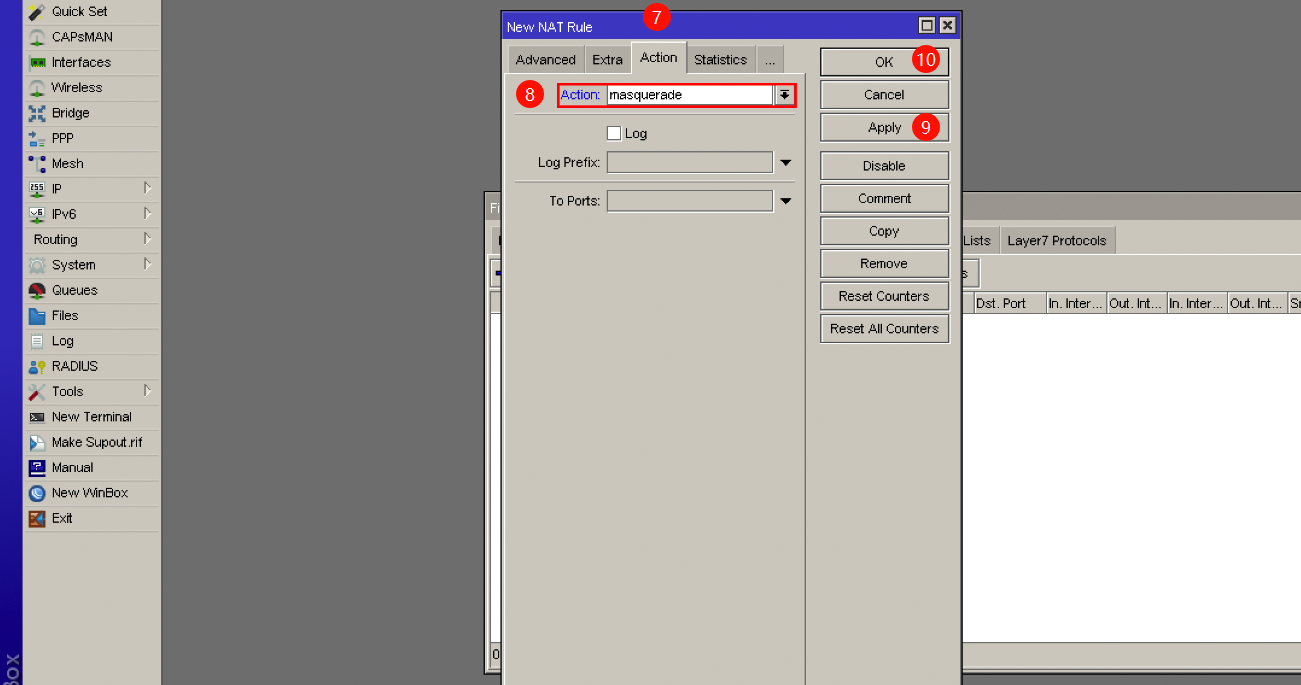

3、点击Action选项卡，Action选择masquerade。
4、点击Apply，OK，完成后如最后图。
